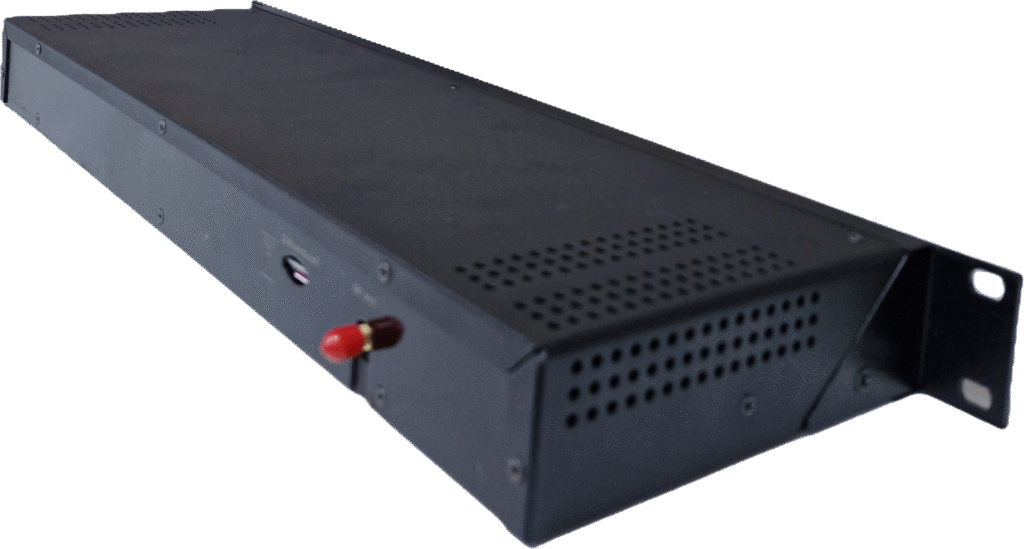

سامانه پایش اتاق سرور TSS310 برای نظارت و مدیریت اتاق سرورها سازمان های دارای شعب متعدد طراحی شده که با قابلیت نظارت متمرکز از طریق سخت افزارها و حسگرهای توزیع شده، امکان مدیریتی جامع، پایشی دقیق و کنترلی فراگیر را برای مدیران مجموعه فراهم می آورد. این سامانه قابلیت نصب داخل رک می باشد و اطلاعات خود ازشبکه ارسال می کند .

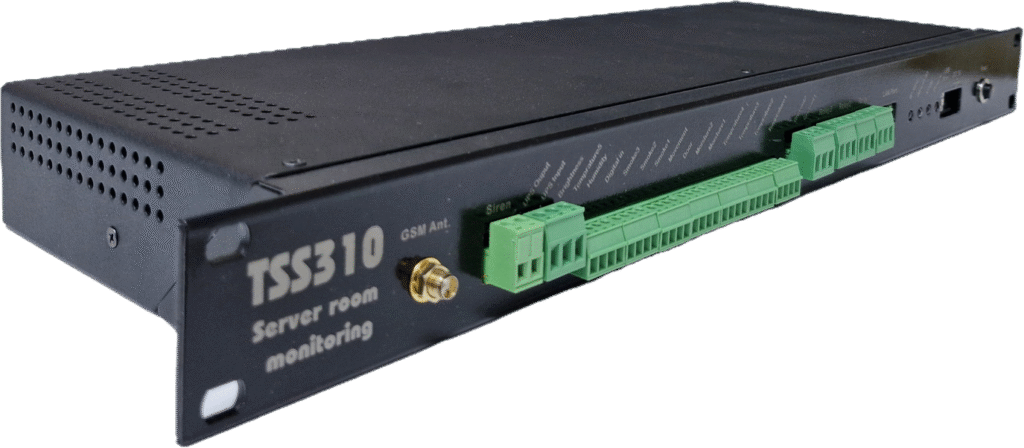

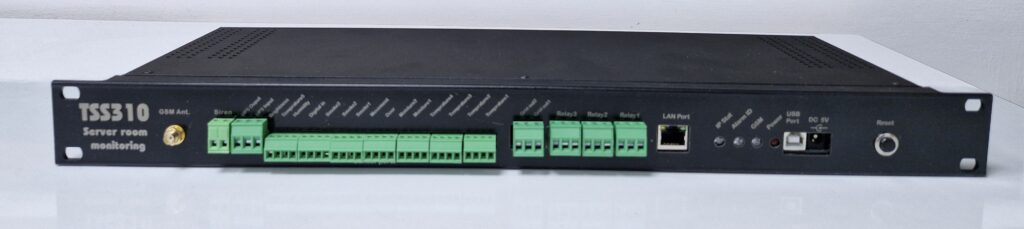

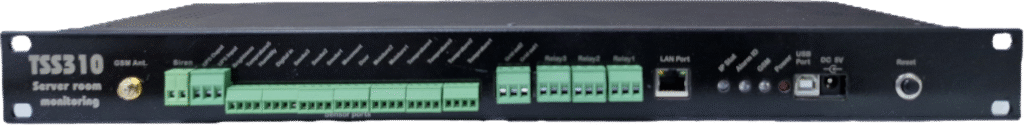

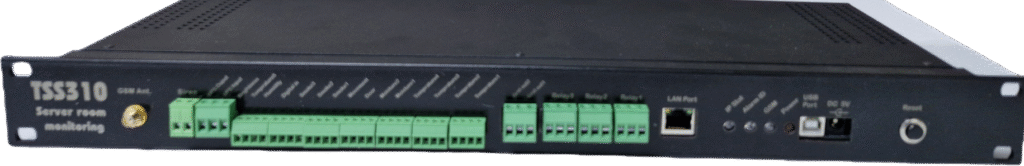

مانيتورينگ اتاق سرور مدل TSS310
الف- قابلیتهای اصلی سیستم در بخش کنترلر هوشمند اتاق سرور:
- مجهز به سیستم عامل اختصاصی، طراحی و ساخته شده مخصوص کنترلر با قابلیتهای بسیار متنوع و کار آمد.

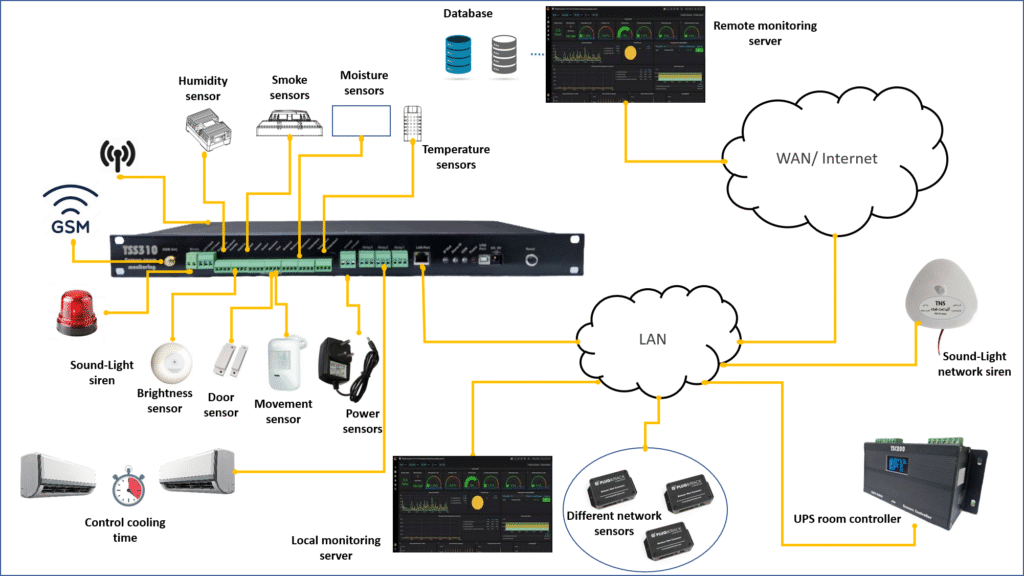

- مجهز به 8 نوع حسگر از انواع گرما، نشتی آب، دود، حرکت، روشنایی، تشخیص حرکت، رطوبت هوا، قطعی برق
- قابلیت کنترل 4 رله برای انجام واکنشهای آلارم
- دارای 20 حسگر با قابلیت فعال/ غیرفعال کردن هر یک به صورت جداگانه
- سیستم عامل مجهز به 2 واسط کاربری سرور (وب)، تلنت
- قابلیت تعریف پروفایل اختصاصی برای هر حسگر شامل نام، مقدار بحرانی، نوع اقدام، فعال کردن آژیر، ارسال پیامک.
- محیط کاربر پسند سیستم عامل برای خط دستور.
- شامل اقدامات متنوع اقدامی در مواقع وجود آلارم برای هر حسگر شامل:
- قطع/ وصل کردن هریک از 4 رله
- قطع/ وصل کردن تیمهایی شامل تعدادی از خطوط
- قابلیت دریافت و ارسال پیامک آلارم به صورت تعاملی جهت اخذ اطلاعات هر حسگر
- قابلیت ارسال نمایش وضعیت هر حسگر به صورت گرافیکی بر روی سرور

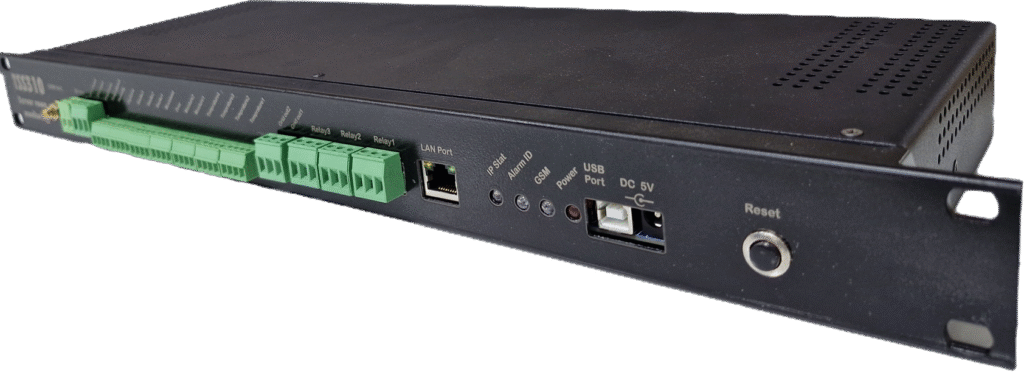

ب- قابلیتهای دستگاه کنترلر هوشمند:
- دارای پنل مجهز به LEDهای نمایشگر وضعیت شبکه کنترلر
- شماره پورت فیزیکی مندرج در زیر پورتهای روی بدنه کنترلر

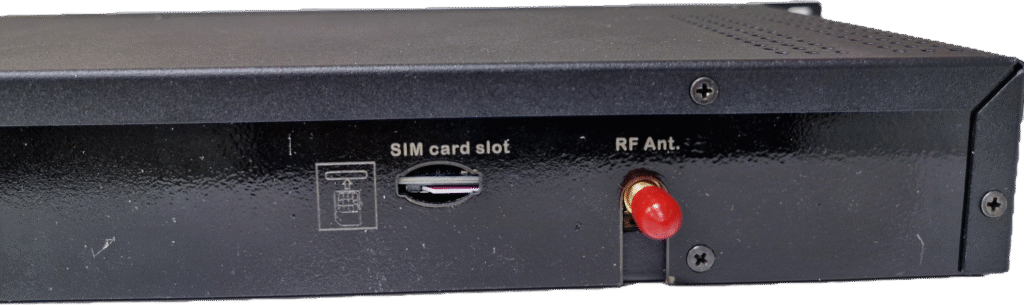

- مجهز به آنتن خارجی (External) برای ارسال و دریافت پیامک
- کنترلر داری 9 پورت از نوع کانکتور RJ11 و ترمینال برای اتصال حسگرها می باشد.
- دارای 4 رله با توان 10 آمپر و 220 ولت و اتصالات NC/ NO
- قابلیت ارتقای سیستم عامل
ج- قابلیتهای سیستم عامل کنترلر هوشمند:
این سیستم عامل جهت کنترلر طراحی و کدنویسی شده است و دارای قابلیت های کاربردی و گوناگونی به شرح زیر میباشد:
ج-1- امکانات کلی سیستم عامل
- دارای واسط کاربری از طریق:
- Command line (telnet)
- Server
Command line قویترین واسط گرافیکی بوده و تمام پیکره بندی کنترلر از طریق آن انجام میشود.
- امکان مجوز دهی ورود به محیط خط دستور از دو روش:
- ارسال کد OTP (one time password) از طریق SMS
- رمزعبور تنظیم شده روی خود کنترلر (local)
- دارای راهنمای دستورات و تنظیمات
- نمایش کلیه اطلاعات تنظیمات و وضعیتهای مختلف خطوط حسگرها
- دارای مود wizard برای انجام تنظیمات
- قابلیت تنظیم زمان و ساعت
- نشان دادن زمان به فرمت تاریخ شمسی
- قابلیت ارائه راهنمای کلیه دستورات
- قابلیت انجام تنظیمات شبکه کنترلر شامل.
- تعیین mac address
- اخذ IP به صورت static یا از طریق DHCP
- تخصیص gateway
- تخصیص ماسک شبکه
- قابلیت تعیین سرورهای دارای مجوز برای ارسال دستور به کنترلر یا اخذ گزارش از آن
- قابلیت تعیین پورت UDP برای دریافت اطلاعات از شبکه (Listening port)
- قابلیت تعیین لیست دسترسی کامپیوترهای مجاز به کار یا telnet
- قابلیت تعیین پورت telnet
- قابلیت تخصیص پورت کنترلر
- قابلیت تعیین پسورد برای ورود به telnet
- قابلیت فعال یا غیر فعال کردن مجوز دهی ورود از روش Local
- امکان تعریف سرورهای مجاز برای اخذ اطلاعات/ارسال دستور به کنترلر
- قابلیت تعریف یا حذف تا 4 شماره موبایل برای دریافت پیام های کنترلر
- قابلیت ارسال کلیه عملیاتی که در کنترلر یا توسط آن انجام میشود به سمت سرور شامل:
- کلیه دستورات قطع یا وصل کلیدها
- موفقیت در ورود به خط دستور
- روشی که مجوز دهی در محیط خط دستور استفاده شده
- زمان خاتمه جلسه
- ورورد کلیه دستوراتی که از طریق خط دستور توسط Admin وارد میشود.
- کلیه دستوراتی که از طریق خط دستور برای کنترلر ارسال میشود.
- کلیه دستوراتی که از طریق اپلیکیشن برای کنترلر ارسال میشود.
ج-2- امکانات سیستم عامل برای حسگرها
از آنجا که بخش اصلی کنترلر مربوط به انجام تنظیمات حسگرهای باشد، لذا در این بخش ویژگیهای متعددی طراحی شده که عبارتاند از:
- امکان مدیریت هر یک از 18 حسگر متصل به کنترلر به صورت اختصاصی برای همان حسگر در حالت wizard
- برای هر حسگر پروفایل اختصاصی قابل تعریف و تنظیم است که شامل موارد زیر می باشد:
- وضعیت فعال/غیرفعال بودن حسگر
- نام و توضیح مرتبط به حسگر
- تعیین وجود/ عدم وجود عدد مقدار آستانه برای تولید آلارم
- تعیین عدد مقدار آستانه برای تولید آلارم برای هر حسگر
- ارسال/عدم ارسال پیامک در صورت وجود آلارم
- فعال شده آژیر برای حسگر مربوطه
- تعریف اقدام در صورت وجود آلارم به صورت فعال یا غیرفعال کردن:
- یک رله
- یک تیم
- امکان نمایش وضعیت حسگرها به صورت های مختلف شامل کل حسگرها، حسگرهای فعال و اطلاعات اختصاصی هر حسگر
- قابلیت نمایش اطلاعات اختصاصی و جزئیات کامل هر حسگر شامل:
- نوع حسگر (دما، رطوبت، دود، حرکت، …)
- وضعیت فعال/غیرفعال بودن
- نام حسگر
- شماره پورت فیزیکی
- مقدار عدد آستانه برای تولید آلارم
- وجود/عدم وجود آلارم در وضعیت فعلی
- وضعیت ارسال از طریق پیامک
- شماره خطی که به عنوان اقدام به حسگر تخصیص وارد شده و نیز نوع اقدام off/on
- قابلیت تشخیص خودکار حسگرهای بیسیم بدون نیاز به انجام هر گونه تنظیمات
- قابلیت نمایش اطلاعات کلیه حسگرها به شکل جدولی شامل نام، نوع، وضعیت فعال/غیرفعال و شماره حسگر
- قابلیت نمایش اطلاعات تمام حسگرهای فعال به صورت جدولی شامل نام، نوع، هر وضعیت فعلی، حسگر، وجود آلارم/عدم وجود آلارم
ج-4- امکانات دستورات نمایش اطلاعات:
- نمایش کلیه پیکره بندیهای شبکه
- نمایش مواردی که عدم تنظیم آنها باعث نقض امنیت کنترلر میشود
- نمایش شماره نسخه سخت افزار سیستم عامل کنترلر
- نمایش اطلاعان زمان زمان روشن شدن کنترلر
- نمایش وضعیت کیفیت آنتندهی موبایل روی کنترلر
- نمایش شماره موبایلهای مجاز تعریف شده برای کنترلر
- امکان نمایش وضعیت خاموش/ روشن کلیه خطوط سیمی و بیسیم در جدول
- نمایش اعضای تیمهای تعریف شده برای کنترلر
ج-5- امکانات مربوط به حافظه:
- امکان ذخیره سازی مقادیر تنظیم شده بر روی حافظه
- امکان باز نشانی مقادیر پیش فرض کنترلر روی حافظه
- امکان ریست کنترلر از طریق خط دستور
- امکان پاک کردن کلیه اطلاعات حافظه
